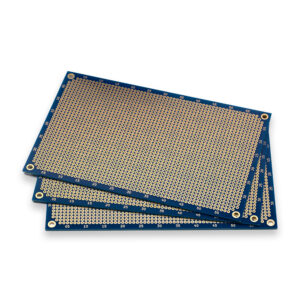

PROTOPATCH® Premium Lochrasterplatine | 160 x 100 mm | Einseitig | Runde Pads | PTH | 2,54 mm Rastermaß

Diese hochwertige Premium-Lochrasterplatine mit einem Rastermaß von 2,54 mm wurde speziell für optisch und qualitativ anspruchsvolle Einsatzszenarien entwickelt. Die Lochrasterplatte eignet sich daher ideal für Prototyp-Präsentationen, Abschlussarbeiten und Raspberry Pi / Arduino Projekte. Die 1,6 mm dicke Leiterplatte wird aus einem flammenhemmenden FR4-Epoxidharz-Glasfasergewebe-Verbundwerkstoff gefertigt und besitzt vier M3-Montagebohrungen zur mechanisch stabilen Befestigung. Die Außenmaße sind standardisiert gemäß DIN 41494 und IEC 60297.

GEPRÜFTE QUALITÄT
Die Qualität unserer Produkte liegt uns besonders am Herzen. Jede Platine wird einer visuellen Kontrolle unterzogen und zusammen mit einem Silikat-Beutel gegen Feuchtigkeit luftdicht verpackt.

DATENBLATT

Länge: 160 mm
Breite: 100 mm
Höhe: 1,60 mm
Gewicht: 47 g
Rastermaß: 2,54 mm
Pad-Seiten: Einseitig
Pad-Form: Rund
Pad-Durchmesser: 2,20 mm
Pad-Lochdurchmesser: 1,00 mm
Pad-Durchkontaktiert: Ja (PTH)
Kupferdicke: 35 µm (1 oz / ft²)
Material: FR4-Standard Tg 130-140 °C
Oberfläche: ENIG-RoHS
Montagebohrungen: 4x M3 (3,50 mm)
RoHS-konform: Ja

Datenblatt SB-160-100-160-254-SLRP-HQB (Schwarz, DE)

Datenblatt SB-160-100-160-254-SLRP-HQW (Weiß, DE)

Datenblatt SB-160-100-160-254-SLRP-HQB (Schwarz, EN)

Datenblatt SB-160-100-160-254-SLRP-HQW (Weiß, EN)

Datenblatt SB-160-100-160-254-SLRP-HQB (Schwarz, FR)

Datenblatt SB-160-100-160-254-SLRP-HQW (Weiß, FR)
